Электродвигатели серии 6АН225, 6АН250
Электродвигатели асинхронные с короткозамкнутым ротором серии 6АН225, 250 имеют общепромышленное применение.
Изготавливаются для поставок в регионы с умеренным климатом (исполнение УЗ).
Степень защиты — IP23.
Класс изоляции — F.
Монтажное исполнение: IM1001, IM1002 — на лапах.
С одним или двумя концами вала.
Электродвигатели рассчитаны для работы в режиме S1 от сети переменного тока частотой 50 Гц, на одно из стандартных напряжений от 220 В до 660 В.
Электродвигатели имеют вводное устройство, расположенное сверху и допускающее разворот на 180°.
Технические характеристики электродвигателей для частоты тока 50 Гц приведены в таблице 8.
Установочные и присоединительные размеры приведены в таблице 9 и на рисунке 4.
Таблица 8
|
Тип |
Мощ-ность, кВт |
Скольжение, % |
Частота вращ., |
КПД,% |
cos φ |
Номинальный ток при U=380 В, А |
Ммакс / Мн |
Мпуск / Мн |
Ммин / Мн |
Iпуск / Iн |
Масса, кг IМ 1081 |
|
6АН225М2 |
90 |
2,0 |
3000 |
93,0 |
0,89 |
165 |
2,6 |
1,6 |
1,3 |
7,0 |
350 |
|
6AH250S2 |
110 |
2,0 |
3000 |
94,0 |
0,88 |
202 |
2,4 |
1,5 |
1,2 |
7,0 |
465 |
|
6АН250М2 |
132 |
2,0 |
3000 |
93,7 |
0,90 |
238 |
2,4 |
1,5 |
1,0 |
7,0 |
505 |
|
6АН225М4 |
75 |
2,0 |
1500 |
92,5 |
0,87 |
142 |
2,3 |
1,6 |
1,5 |
6,5 |
340 |
|
6AH250S4 |
90 |
2,0 |
1500 |
93,0 |
0,87 |
169 |
2,2 |
1,6 |
1,4 |
6,5 |
440 |
|
6АН250М4 |
110 |
2,0 |
1500 |
93,7 |
0,88 |
203 |
2,2 |
1,6 |
1,4 |
6,5 |
495 |
|
6АН225М6 |
45 |
2,5 |
1000 |
91,0 |
0,85 |
88 |
2,1 |
1,4 |
1,1 |
6,5 |
340 |
|
6АН250S6 |
55 |
2,0 |
1000 |
92,5 |
0,85 |
106 |
2,0 |
1,7 |
1,5 |
6,0 |
440 |
|
6АН250М6 |
75 |
2,0 |
1000 |
93,0 |
0,85 |
144 |
2,2 |
1,7 |
1,4 |
6,0 |
495 |
|
6АН225М8 |
37 |
2,7 |
750 |
90,0 |
0,81 |
77 |
1,9 |
1,5 |
1,4 |
5,0 |
340 |
|
6АН250S8 |
45 |
2,0 |
750 |
91,0 |
0,81 |
93 |
1,9 |
1,5 |
1,4 |
5,5 |
440 |
|
6АН250М8 |
55 |
2,0 |
750 |
92,0 |
0,81 |
112 |
2,0 |
1,5 |
1,4 |
5,5 |
495 |

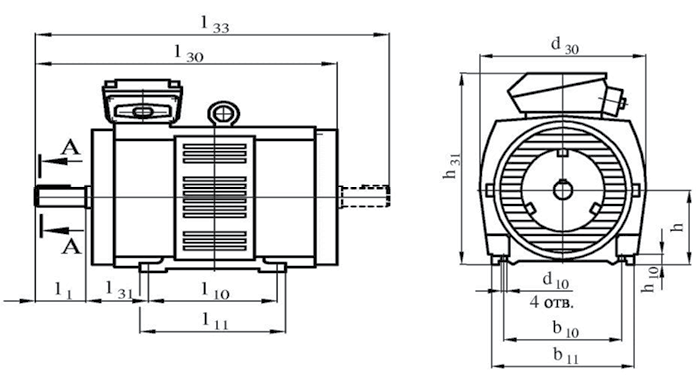

Рисунок 4
Предельные отклонения на установочные и присоединительные размеры по ГОСТ 8592.
Габаритные размеры даны для справок.
Таблица 9
|
Тип |
Число полюсов |
Размеры, мм |
|||||||||||||||
|
b1 |
b10 |
d1 |
d10 |
d30 |
l1 |
l10 |
l30 |
l31 |
l33 |
h |
h5 |
h31 |
l11 |
b11 |
h1 |
||
|
6АН225М |
2 |
16 |
356 |
55 |
19 |
500 |
110 |
311 |
715 |
149 |
840 |
225 |
59 |
580 |
375 |
440 |
10 |
|
4; 6; 8 |
18 |
65 |
140 |
745 |
900 |
69 |
11 |
||||||||||
|
6АН250S |
2 |
406 |
24 |
550 |
805 |
168 |
970 |
250 |
640 |
390 |
490 |
||||||
|
4; 6; 8 |
20 |
75 |
79,5 |
12 |
|||||||||||||
|
6АН250М |
2 |
18 |
65 |
349 |
845 |
1010 |
69 |
430 |
11 |
||||||||
|
4; 6; 8 |
20 |
75 |
79,5 |
12 |
|||||||||||||
